循環性能測試箱

一、介紹：循環性能測試箱又稱為恒溫恒濕循環試驗箱，循環性能試驗箱等，循環性能測試箱就是從常溫升到高溫、再從高溫降到低溫的一個循環過程，能檢驗材料產品的耐寒、耐熱、耐潮濕性能。循環性能測試箱應用于電子電工、汽車部件、LED光電光伏、新能源電池、檢驗檢疫局、質檢院、高校學院等。

二、循環性能測試箱型號規格：
型號：KSD-TH-100(A、B、C、D）；內箱容積：500 X 500 X 400mm(W寬XH高XD深)；外箱尺寸：720 X 1500 X 1320mm(W寬XH高XD深)
型號：KSD-TH-150(A、B、C、D）；內箱容積：500 X 600 X 500mm(W寬XH高XD深)；外箱尺寸：720 X 1600 X 1420mm(W寬XH高XD深)
型號：KSD-TH-225(A、B、C、D）；內箱容積：500 X 750 X 600mm(W寬XH高XD深)；外箱尺寸：720 X 1750 X 1420mm(W寬XH高XD深)
型號：KSD-TH-408(A、B、C、D）；內箱容積：600 X 850 X 800mm(W寬XH高XD深)；外箱尺寸：820 X 1900 X 1620mm(W寬XH高XD深)
型號：KSD-TH-800(A、B、C、D）；內箱容積：1000 X 1000 X 800mm(W寬XH高XD深)；外箱尺寸：1220 X 2050 X 1620mm(W寬XH高XD深)
型號：KSD-TH-1000(A、B、C、D）；內箱容積：1000 X 1000 X 1000mm(W寬XH高XD深)；外箱尺寸：1220 X 2020 X 1720mm(W寬XH高XD深)

三、測試溫濕度范圍：
A：0℃ ～+150℃；
B：-20℃ ～+150℃；
C：-40℃ ～+150℃；
D：-70℃ ～+150℃;
濕度范圍：20%～98%R.H. 可根據要求訂做至10-98﹪R.H(非標要求訂做)

恒溫恒濕試驗箱濕度范圍

四、循環性能測試箱主要技術參數：
01.溫度波動度：±0.5℃ ;
02.溫度均勻度: ±1.5℃
03.濕度波動度: ±3%RH;
04.濕度均勻度: ±2%RH
05.溫度偏差：≤±2℃? ;
06.升溫時間：平均3℃/min(非線性空載時)
07.降溫時間：平均1℃/min(非線性空載時)
08.濕度偏差：≤±2%RH

五、循環性能測試箱符合的試驗標準：
性能指標符合GB5170、2、3、5、6-95《電工電子產品環境試驗設備基本參數檢定方法低溫、高溫、恒定濕熱、交變濕熱試驗設備》的要求
電工電子產品基本環境試驗規程試驗A：低溫試驗方法GB 2423.1-89 (IEC68-2-1)
電工電子產品基本環境試驗規程試驗B：高溫試驗方法GB 2423.2-89 (IEC68-2-2)
GJB150.3(ML-STD0-810D)高溫試驗方法
GJB150.4(MIL-STD-810D)低溫試驗方法
GJB150.9-1986《軍用設備環境試驗方法：濕熱試驗》
GJB367.2-1987《軍用通信設備通用技術條件環境試驗方法》411 濕熱試驗
GJB360.8-87(MIL-STD-202f)高溫壽命試驗
GB10592-93《高、低溫試驗箱技術條件》

六、循環性能測試箱結構設計：
1.內箱材質:鏡面不銹鋼板(SUS #304 ) ；
2.外箱材質:紗面不銹鋼；
3.同溫層結構設計：有效避免箱體頂部凝結；
4.保溫層：保溫絕緣層（硬質Polyurethane發泡+玻璃棉，10MM厚）；
5.箱門: 單片門，單窗口，左開。平面嵌入式把手，后鈕:SUS #304。雙道隔熱氣密迫緊，有效隔絕箱體內外熱交換；
6.觀測視窗：三層真空玻璃，便于觀察試品使用。尺寸：220x280x40mm；
7.窗口防汗設計：電熱裝置，防止水氣凝結；
8.照明設計：高亮度視窗照明燈，便于觀察試品；
9.測試孔：機體左側ψ50mm 附不銹鋼孔蓋1只,硅膠塞頭1只；

引線孔
11.箱內置物架：不銹鋼方型沖孔鋼板置物架2片及軌道2組（調整間距）；
12.機臺滑輪：方便移動與強力螺栓配套使用

高品質腳輪

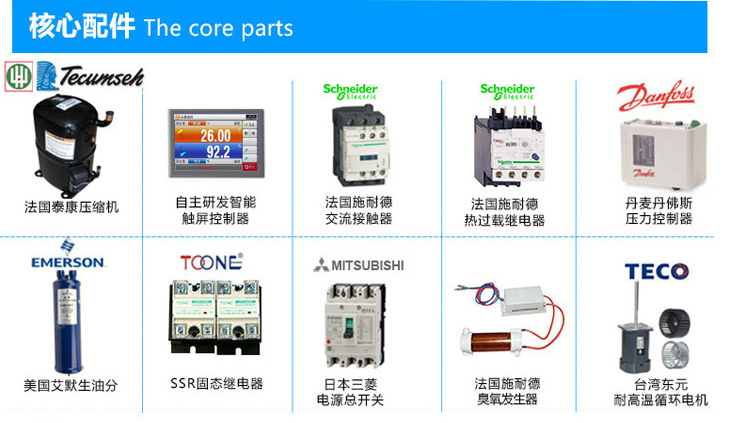

五、循環性能測試箱的冷凍系統：
1.冷凍系統: 歐美高效率省電型超低溫冷凍系統（風冷式散熱方式）；
2.冷熱交換系統：超高效率SWEP冷媒冷熱交換設計（環保冷媒R404A）；
3.發熱負載調節：自動調整冷媒流量，有效帶走發熱負載散發的熱量；
4.冷凝器:鰭片式附散熱馬達；
5.蒸發器:鰭片式多段式自動負載容量調整；
6.其它附件:干燥劑,冷媒流量窗口，修理閥；
7.膨脹系統：容量控制之冷凍系統。

西安恒溫恒濕試驗箱壓塑機
